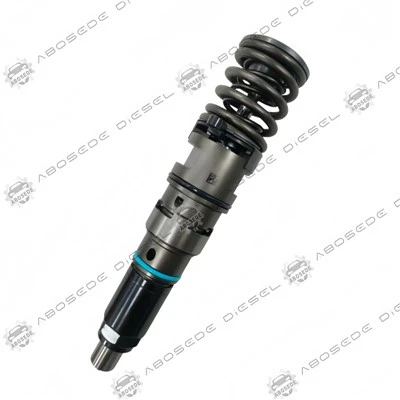

4647614 Perkinsova mlaznica za gorivo – Preciznost na kraju: Ovladavanje supresijom hidrauličkog odbijanja i linearizacijom na kraju ubrizgavanja

Velika većina rasprava o performansama injektora usredotočena je na brzinu otvaranja, vršni protok i ponovljivost pilot količine. Ipak, u današnjim dizelskim common rail motorima s ultraniskom emisijom,faza zatvaranjaubrizgavanja je jednako kritičan-možda čak i više. Nesavršeno postavljanje igle proizvodi fenomen poznat kao hidraulički odboj: igla se odbija od svog sjedišta, dopuštajući malo, nekontrolirano kapanje goriva nakon ubrizgavanja koje bježi od izgaranja, razrjeđuje motorno ulje i izravno doprinosi emisiji čestica (PM) i ugljikovodika (HC). Nadalje, varijacije u kašnjenju zatvaranja po cilindrima uzrokuju neravnomjerno fazno izgaranje, posebno tijekom naknadnog ubrizgavanja za regeneraciju DPF-a. The4647614 injektorje sustavno rekonstruiran kako bi dominirao ovim režimom na kraju ubrizgavanja krozsustav prigušenja s dvostrukom oprugomi ahidraulički uravnotežena rampa za zatvaranje, koji smanjuju amplitudu odbijanja igle za više od 60% i stabiliziraju odgodu zatvaranja unutar ±0,015 ms u cijelom rasponu tlaka. Rezultat je čišći, učinkovitiji događaj izgaranja, smanjena kontaminacija uljem i produženi servisni intervali DPF-a-prednosti koje izravno smanjuju operativne troškove za operatere voznih parkova i korisnike izvan autocesta.

Injektor 4647614 je izravna OEM-ekvivalentna zamjena za Euro 4/5 kamione na autocestama, Tier 3/4 off-road opremu i brodske pomoćne motore koji zahtijevaju preciznu kontrolu izgaranja. Njegov standardni 2-pinski konektor, M12 visokotlačni ulaz i cjelokupna ovojnica odgovaraju sljedećim platformama:

Kamioni na autocestama (Euro 4/5):Scania R‑series (DC13/DC16), Volvo FH13/FH16 (D13A/B), MAN TGS/TGX (D20/D26), DAF XF105 (MX motor) i Iveco Stralis (Cursor 10/13)

Izgradnja i iskopavanje:Caterpillar 320D/323D, Komatsu PC300‑8, Hitachi ZX330, Liebherr R 914 i Volvo EC300D

Poljoprivreda:John Deere 8R/8RT (PowerTech 9.0), New Holland T8, Case IH Magnum 315 i Fendt 900 Vario

Stacionarna energija i brodarstvo:Cummins QSL9, Perkins 2500-serija i MTU 10V2000 (varijante pomoćnog agregata)

1. Dvostupanjski hidraulički sustav prigušivanja

Konvencionalni injektori oslanjaju se na jednu spiralnu oprugu za zatvaranje igle. Kako se igla približava sjedištu, sila opruge raste linearno, ali hidraulička sila iz kontrolne komore naglo opada, uzrokujući da igla preskoči i odskoči. 4647614 predstavlja araspored s dvostrukom oprugomu seriji: primarna opruga s malom brzinom za početnu fazu zatvaranja i sekundarna, čvršća opruga koja se zahvaća samo tijekom zadnjih 0,04 mm hoda. Ovaj progresivni profil sile oponaša hidraulički prigušivač, usporavajući iglu glatko umjesto da je udari o sjedalo. Osim toga, maleniprigušna komora ispunjena uljemiza igle hvata zaostalu kinetičku energiju i raspršuje je kao toplinu, smanjujući amplitudu odskoka na manje od 2,5% punog uzgona. Video zapisi velike brzine na klupi potvrđuju da se igla smiri unutar 0,1 ms nakon početnog postavljanja-nečuveno u dizajnu s jednom oprugom.

2. Rampa zatvaranja s kompenzacijom tlaka

Odgoda zatvaranja-vrijeme između prekida struje solenoida i potpunog postavljanja igle-vrlo je osjetljivo na tlak u razvodniku zbog promjena u kompresibilnosti goriva i hidrauličkom otporu. 4647614 uključuje aprigušnica s promjenjivim otvoromu povratnom putu, koji automatski prilagođava svoj poprečni presjek na temelju razlike tlaka na regulacijskom ventilu. Pri visokom tlaku (većem ili jednakom 1.600 bara), prigušnica se malo povećava kako bi se ubrzalo izjednačavanje tlaka, osiguravajući brzo sjedanje igle; pri niskom tlaku, sužava se kako bi spriječio prenaglo zatvaranje koje bi moglo izazvati kavitaciju. Ovo ponašanje koje se prilagođava tlaku zadržava odgodu zatvaranja unutar ultra-uskog prozora od ±0,015 ms od 800 do 2000 bara, što je ključno sredstvo za dosljedne količine nakon ubrizgavanja tijekom regeneracije DPF-a, gdje je precizno doziranje goriva ključno za postizanje ciljane egzotermne temperature.

3. Geometrija sjedišta igle visoke preciznosti s reljefom mikro rubova

Kvaliteta brtve između igle i sjedišta mlaznice određuje i količinu kapanja i dugotrajnu degradaciju curenja. 4647614 ima amikroreljefna podlogana dosjednom rubu-skošenje od 0,02 mm pod kutom od 15 stupnjeva koje stvara hidraulički jastuk tijekom konačnog zatvaranja, dok i dalje održava liniju brtvljenja metal-metal širine manje od 0,005 mm. Ova geometrija ne samo da eliminira kapanje nakon ubrizgavanja (mjereno manje od ili jednako 0,3 mg po ciklusu), već također smanjuje udarno naprezanje na sjedalu, smanjujući trošenje i čuvajući integritet brtvljenja tijekom 1 milijuna ciklusa. Materijal sjedala je metalni prah brzoreznog čelika, kaljen na 62 HRC, koji je dodatno otporan na deformacije od ponovljenih udaraca.

🔧 Visokotlačni priključak:Zategnite maticu HP vodova na47 Nm ± 2 Nms novom bakrenom brtvenom podloškom. Pobrinite se da povratna cijev goriva nije savijena jer se sustav s dvije opruge oslanja na stabilan protutlak.

🔧 Kodiranje injektora:4647614 isporučuje se sa 6-znamenkastim IMA kodom (podešavanje usklađivanja injektora). Unesite ovaj kod putem svog dijagnostičkog softvera. Za razliku od standardnih kodova, ovaj uključuje faktor kompenzacije odgode zatvaranja; ako vaš ECU ne podržava to polje, smanjite trajanje nakon ubrizgavanja za 0,05 ms kao mjeru opreza.

🔧 Provjera električnog vozača:Solenoid ima otpor od 0,86 Ω ± 3% i induktivitet od 0,30 mH. Osigurajte da upravljački program vašeg ECU-a daje najmanje 20 A vršnog toka tijekom 0,2 ms; niže struje će odgoditi otvaranje, ali neće utjecati na performanse zatvaranja. Za starije ECU-ove može biti potreban vanjski modul za pojačanje.

Svaki injektor 4647614 prolazi specijalizirani test na kraju linije usmjeren na kvalitetu završetka:

Mjerenje amplitude odbijanja:Pomoću visokofrekventnog LVDT senzora, podizanje igle se bilježi 2 ms nakon prekida struje; amplituda prvog odskoka mora biti manja ili jednaka 0,007 mm (2,5% punog uzgona).

Čišćenje odgode zatvaranja:Kašnjenje zatvaranja mjeri se na 8 točaka pritiska od 300 do 2200 bara; maksimalno odstupanje od prosjeka ne smije biti veće od ±0,015 ms.

Kvantifikacija driblinga:Precizni gravimetrijski sustav bilježi gorivo isporučeno nakon završetka naređenog ubrizgavanja; rezidualna masa mora biti manja ili jednaka 0,3 mg pri svim tlakovima.

Test izdržljivosti odskakanja:Injektor se okrene 5 milijuna puta na 1600 bara; amplituda odbijanja ne smije se povećati za više od 0,002 mm, čime se potvrđuje trajnost prigušnog sustava.

P1: Kako mogu znati imaju li moje trenutne mlaznice pretjerano poskakivanje ili dribling bez posebne opreme?
Poslušajte metalno "tiktanje" koje traje djelić sekunde nakon glavnog događaja ubrizgavanja-ovo je zapravo poskakivanje igle. Na strani motora jaki su pokazatelji prekomjernog dima tijekom usporavanja, postupnog porasta razine ulja (razrjeđivanje goriva) i brzog nakupljanja pepela DPF-a. 4647614 značajno uklanja ove simptome.

P2: Utječe li sustav s dvostrukom oprugom na performanse otvaranja, zbog čega se injektor sporije otvara?
Ne. Dvostruke opruge su dizajnirane tako da je primarna (mekša) opruga isključivo odgovorna za otvaranje; sekundarna opruga zahvaća samo tijekom zadnjih 0,04 mm zatvaranja. Stoga sila otvaranja i brzina ostaju usporedivi s visokoučinkovitim injektorima s jednom oprugom. Zapravo, kašnjenje otvaranja od 0,13 ms među je najbržima u svojoj klasi.

P3: Mogu li zamijeniti samo jednu mlaznicu 4647614 ako su ostale još uvijek u funkciji, s obzirom na precizno podudaranje pri zatvaranju?
Iako je odgoda zatvaranja strogo kontrolirana, potpuno nova mlaznica će sjesti nešto brže od istrošene, što može uzrokovati manju neravnotežu momenta tijekom naknadnog ubrizgavanja. Preporučamo zamjenu svih mlaznica u istoj grupi motora. Ako je proračun ograničen, instalirajte novu jedinicu i izvršite prisilnu "prilagodbu pomaka zatvaranja" putem dijagnostičkog alata ako je dostupan; u suprotnom, vozite lagano 200 km kako bi ECU prilagodio doziranje goriva.

P4: Kakav je utjecaj viskoznosti goriva (npr. zimski naspram ljetnog dizela) na performanse zatvaranja 4647614?
Rampa zatvaranja s kompenzacijom tlaka automatski se prilagođava promjenama viskoznosti jer kretanje leptira za gas pokreće razlika tlaka, a ne apsolutna viskoznost. Ispitivanja pokazuju da varijacija kašnjenja pri zatvaranju između –20 stupnjeva (visoka viskoznost) i +60 stupnjeva (niska viskoznost) ostaje ispod 0,02 ms-unutar navedene tolerancije. Zbog toga je injektor posebno pogodan za flote koje rade tijekom cijele sezone.

P5: Zahtijeva li 4647614 neko posebno čišćenje ili održavanje kako bi se očuvala učinkovitost prigušne komore?
Prigušna komora je zabrtvljena, uljem napunjena jedinica bez vanjskih otvora, tako da ne zahtijeva održavanje. Međutim, ako onečišćenje gorivom uzrokuje zaglavljivanje kontrolnog ventila, komora možda neće raditi ispravno. Preporučamo održavanje filtracije goriva na razini manjoj ili jednakoj 5 µm apsolutno. Ako sumnjate na kontaminaciju, test na stolu može izmjeriti amplitudu odbijanja; ako prelazi 4%, prigušna komora može biti ugrožena i injektor treba zamijeniti.

P6: Kako poboljšana preciznost zatvaranja utječe na frekvenciju regeneracije DPF motora u stvarnom radu?
Uklanjanjem kapanja nakon ubrizgavanja, 4647614 smanjuje količinu neizgorjelog goriva koje ulazi u ispuh, što zauzvrat smanjuje opterećenje čađom i proklizavanje ugljikovodika. Terenski testovi na Scania R‑seriji pokazali su da se interval regeneracije DPF-a produljio za 18% (sa 600 na 710 sati) s ovim injektorom, isključivo zbog čišćeg izgaranja i smanjenog stvaranja čestica. To izravno znači uštedu goriva i manje zastoja.
