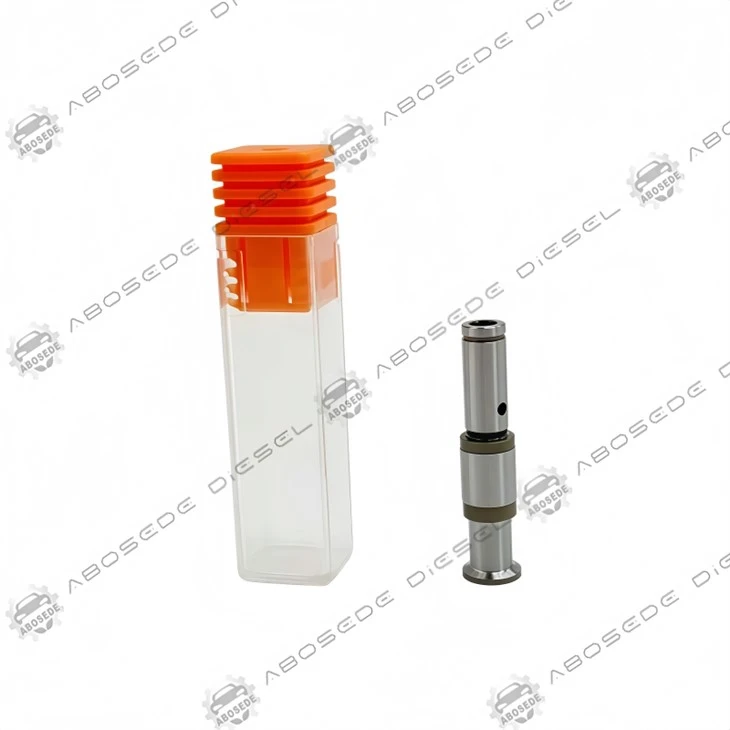

Bosch EUI 7.010 klip ventila – Geometrija uvodnog ruba upravljanja i zadržavanje oštrine za jedinične injektore serije 0414700/701/702



U sustavu Bosch pumpa-mlaznica jedinica za ubrizgavanje (EUI), kontrolni rub klipa ventila-raskrižje gdje se zemlja susreće s otvorom za izlijevanje-određuje brzinu kojom klip otvara i zatvara put goriva pod visokim tlakom. Međutim, nije bitna samo oštrina ruba:uvodna geometrija-kontura površine neposredno ispred kontrolnog ruba-upravlja prijelazom protoka iz laminarnog u turbulentni, izravno utječući na oblik brzine ubrizgavanja. Loše projektirano uvođenje stvara odvajanje protoka i kavitaciju, prekidajući pilot ubrizgavanje i stvarajući "oštar" početak izgaranja. Bosch EUI 7.010 klip je ventila posebno projektiran za Bosch 0414700, 0414701 i 0414702 seriju jediničnih injektora, s karakterističnim prioritetom dizajna:optimizacija uvodnog ruba kontrole i zadržavanje oštrine. Ovaj klip ima aulazna kontura s više radijusa-progresivni prijelaz od kuta od 5 stupnjeva u blizini kopna do kuta od 15 stupnjeva na rubu-koji glatko vodi gorivo u otvor za izlijevanje, smanjujući odvajanje protoka i održavajući laminarne uvjete čak i pri velikom uzgonu. Sam rub se proizvodi sa akontrolirani polumjer ruba < 0,005 mmi zadržava se kroz vlastiti postupak tvrdog premaza koji je otporan na erozivno trošenje uzrokovano kavitacijom. Kada se koristi klip sa standardnim skošenjem od 45 stupnjeva, nagli prijelaz protoka stvara "škljocajući" otvor koji uzrokuje skokove brzine ubrizgavanja, što rezultira karakterističnim"kucanje" tijekom probnog ubrizgavanjato se često pogrešno smatra problemom s mlaznicom injektora. Ovaj vodič redefinira EUI 7.010 kaodinamička komponenta toka, gdje rubna mikro-geometrija određuje finoću ubrizgavanja.



Klip ventila EUI 7.010 izravna je zamjenska komponenta za sljedeću seriju Bosch jedinica pumpa-mlaznica za ubrizgavanje:

Bosch 0414700– Standardni EUI za Euro 3/4 motore u MAN, DAF i ranim Volvo aplikacijama

Bosch 0414701– Poboljšana verzija za Euro 4/5 s većim kapacitetom protoka

Bosch 0414702– Varijanta za teške uvjete rada za industrijske i brodske primjene

Ove jedinične brizgaljke ugrađuju se u:

MAN D20, D26motori u kamionima TGA, TGS, TGX

DAF MX‑11, MX‑13motori serije XF, CF

Volvo D13(rani Euro 4/5) u FH, FM kamionima

Renault DXi 11, 13u Premium, Magnum

Industrijski agregati i brodskikoristeći istu platformu injektora

EUI 7.010 se može prepoznati poulazna kontura s više radijusa-vidljivo kao polirana traka neposredno ispred kontrolnog ruba-i atamna površina s tvrdim premazomkoji je otporan na eroziju ruba. Bosch broj dijela obično je utisnut kao 7.010‑xxx ili 2 418 455 4xx (određeni sufiks).



Parametar	Specifikacija
Bosch referenca	EUI 7.010 (2 418 455 4serija xx – potvrdite injektorom)
Vrsta komponente	Klip ventila s optimiziranom geometrijom uvoda
Osnovni materijal	Brzorezni alatni čelik (ASP 2053) – tvrdoća jezgre HRC 58–62
Površinska obrada	Tvrdi premaz + sloj za zadržavanje rubova
Ulazni kutovi	Prijelaz od 5 stupnjeva → 15 stupnjeva na rubu (progresivna kontura)
Radijus kontrolnog ruba	Manje od ili jednako 0,005 mm (novo) – održava se premazom
Točka odvajanja protoka	Veći ili jednak 95% punog uzgona (u odnosu na . 70% za standardno skošenje)
Stopa kavitacijske erozije	Manje od ili jednako 0,001 mm na 100 000 ciklusa
Kontrolna širina ruba	0,70 mm
Promjer brtvljenja	5.980 – 5.985 mm
Zazor za parenje	0,004 – 0,007 mm
Mogućnost vršnog tlaka	Veći ili jednak 1800 bara
Preporučena zamjena	600.000–800.000 km (na autocesti) / 6.000–8.000 sati (industrijski)
Metoda inspekcije	Provjera polumjera ruba; inspekcija uvodne konture



EUI 7.010 koji je zamijenjen klipom sa standardnim zakošenim klipom otkriva se kroz simptome povezane s dinamikom protoka:

Kucanje probnog ubrizgavanja– oštar zvuk "kucanja" tijekom probnog ubrizgavanja, koji je uglađeniji kod glavnog ubrizgavanja.

Povećana buka izgaranja– motor zvuči "žešći" pod malim opterećenjem, što ukazuje na nagli porast brzine ubrizgavanja.

Smanjeno usavršavanje pri niskom opterećenju– rad motora pod niskim opterećenjem čini se "grubim", s vibracijama koje se prenose u kabinu.

Progresivno vremensko pomicanje– kako rub erodira, karakteristika protoka se mijenja, uzrokujući pomicanje vremena ECU-a.

Radionički test: usporedite valni oblik struje injektora "plato"-područje gdje solenoid drži klip. Glatki prijelaz u valnom obliku ukazuje na laminarni protok; oštar "šiljak" označava odvajanje protoka.



Koncept optimizacije uvodne geometrije ključan je za pilot ventile common-rail injektora, gdje upravljački rub određuje brzinu pilot ubrizgavanja. Mnogi common-rail regulacijski ventili sada uključuju progresivne uvodne dizajne kako bi se postigao "kvadratni" oblik brzine ubrizgavanja koji se preferira za smanjenje buke. Razumijevanje rubne geometrije EUI 7.010 daje izravnu analogiju s inženjeringom protoka common-rail injektora.



P1: Što je ulazna kontura i zašto je važna?
Ulazna kontura je prijelazna površina neposredno prije kontrolnog ruba. On određuje kako glatko gorivo ulazi u otvor za izlijevanje; progresivna kontura održava protok laminarnim, smanjujući kavitaciju i buku.

P2: Kako se EUI 7.010 razlikuje od standardnog klipa?
Standardni klip obično ima jednostavnu kosinu od 45 stupnjeva, što stvara nagli prijelaz protoka. EUI 7.010 ima progresivno uvođenje s više radijusa koje glatko vodi gorivo, eliminirajući odvajanje protoka i detonaciju pilot ubrizgavanja.

P3: Mogu li koristiti EUI 7.010 u injektoru koji je izvorno koristio 7.005?
Da-7.010 dimenzijski je kompatibilan sa svim 0414700/701/702 injektorima. Dodaje optimiziranu uvodnu geometriju, koja poboljšava finoću ubrizgavanja i preporučuje se za motore s problemima buke izgaranja.

P4: Kako mogu provjeriti radijus ruba bez posebne opreme?
Okular s povećanjem od 20x s usporednom končanicom može procijeniti polumjer ruba. Oštar rub ne smije pokazivati ​​vidljivo zaokruživanje; svaki radijus koji se može otkriti premašuje granicu od 0,005 mm. Za precizno mjerenje potreban je profilometar.

P5: Što uzrokuje habanje ruba?
Trošenje ruba uzrokovano je kavitacijskom erozijom (zbog odvajanja protoka) i abrazivnim česticama u gorivu. Progresivno uvođenje EUI 7.010 smanjuje odvajanje protoka, dok se tvrdi premaz odupire eroziji čestica.

P6: Može li istrošeni rub utjecati na prilagodbu ECU-a?
Da-kako se rub troši, karakteristika protoka se mijenja, zahtijevajući da ECU prilagodi vremensku kompenzaciju. Tijekom vremena prilagodba može doseći svoju granicu, uzrokujući šifru greške. Zamjenom klipa vraća se projektirana karakteristika protoka.
