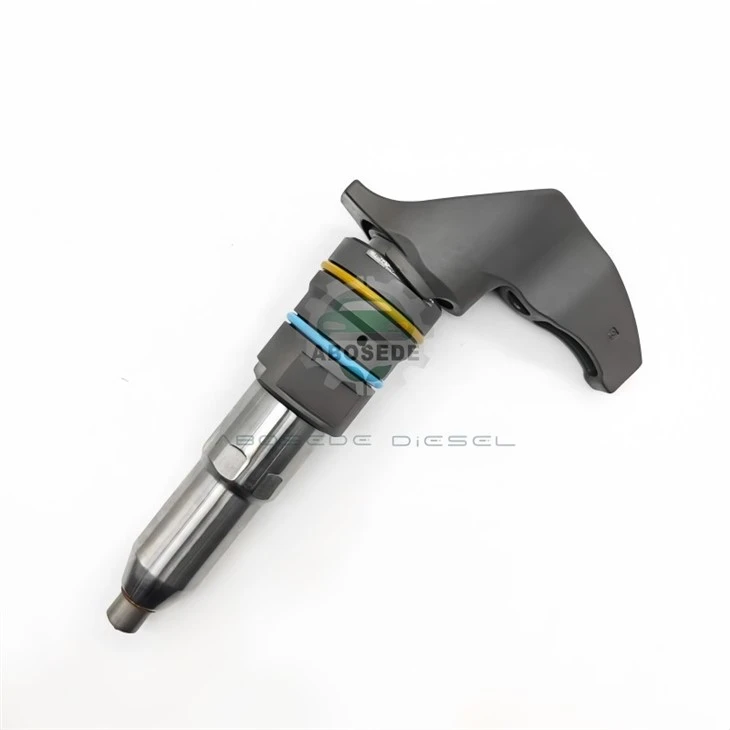

Injektor 349-2522 – Isporuka goriva visoke propusnosti s ojačanom strukturom za C175 motore velikog promjera

U području motora velikog obujma-gdje obujmi pojedinačnih cilindara prelaze 2 litre, a izlazna snaga premašuje 2500 KS-uloga mlaznice za gorivo pomiče se s finoće finog raspršivanja na čistu volumetrijsku konzistenciju. Injector 349‑2522 dizajniran je posebno za obitelj motora C175, platformu koja je sinonim za rudarske vučne kamione, brodski pogon i generatore velikog kapaciteta koji neprekidno rade pod ekstremnim opterećenjima. Ovdje svako ubrizgavanje isporučuje masu goriva koja je gotovo dvostruko veća od tipične 12-litarske brizgaljke za kamione, postavljajući ogromne zahtjeve za razmak vodilice igle, otpornost na zamor opruge i toplinsku stabilnost mlaznice. Umjesto jurnjave za najmanjom veličinom kapljice, ovaj injektor daje prioritet održavanju stabilne geometrije oblaka i ponovljive isporučene količine kroz milijune ciklusa, osiguravajući da proces izgaranja ostane uravnotežen čak i kada motor satima radi s opterećenjem od 95%-što je scenarij u kojem bi mali injektori podlegli toplinskom pomaku ili preranom trošenju.

349‑2522 tvornički je kalibriran za statički protok od 620–650 cm³/30 s pri ispitnom tlaku od 100 bara, što ga čini jednim od injektora s većim protokom u svojoj klasi. Njegova mlaznica uključuje 10 jednako razmaknutih rupa, svaka s promjerom od 0,24 mm, raspoređenih u konfiguraciji dva prstena (6 unutarnjih + 4 vanjskih) za optimizaciju distribucije goriva unutar klipa motora s velikim promjerom. Podizanje igle postavljeno je na 0,40 mm ± 0,01 mm, osiguravajući dovoljan otvor za održavanje visokih brzina isporuke bez stvaranja pretjeranih gubitaka prigušivanja. Tlak otvaranja ventila tvornički je podešen na 280 bara, sa sekundarnim prednaprezanjem opruge od 55 N koje aktivno prigušuje odskakanje igle tijekom faze brzog zatvaranja-što je kritična značajka s obzirom na veći zamah težeg sklopa igle. Unutarnje curenje održava se ispod 2,8 cm³/min pri tlaku tračnice od 1600 bara, zahvaljujući preklopljenom zazoru vodilice igle od 4,0 µm, čime se postiže ravnoteža između minimalnog curenja i pouzdanog podmazivanja. Dinamička linearnost protoka ostaje unutar ±2,5% tijekom vremenskog okvira pokretanja od 0,4 do 3,2 ms, osiguravajući da izračuni količine goriva ECU-a ostanu točni čak i kada motor prijeđe iz mirovanja u punu snagu.

Prvenstveno dizajniran za varijante motora C175‑16 i C175‑20, Injector 349‑2522 također je kompatibilan s određenim industrijskim motorima od 15 do 20 litara koji dijele istu geometriju provrta injektora i dizajn stezaljke. Njegovo sučelje za montažu ima M12 × 1,5 svornjak sa specifikacijom sile stezanja od 65 Nm, a izbočina mlaznice postavljena je na 4,5 mm kako bi se uskladila s pomakom posude za izgaranje ovih konfiguracija velikog provrta. Uz rudarske kamione (kao što su oni koji se koriste u operacijama naftnog pijeska), ova mlaznica se široko koristi u brodskim pomoćnim motorima i 50/60 Hz generatorima primarne snage, gdje je profil opterećenja stabilan, ali vrijeme rada često prelazi 8000 sati godišnje. Injektor je potvrđen za rad s temperaturama goriva do 75 stupnjeva i temperaturama okoline u rasponu od –30 stupnjeva do +55 stupnjeva, zadovoljavajući ekstremne uvjete okoline koji se susreću na mjestima bušenja na Arktiku i pustinjskim rudarskim operacijama.

S obzirom na više tlakove ubrizgavanja (do 1600 bara) i duži hod igle, 349‑2522 uključuje nekoliko strukturalnih pojačanja. Vodilica igle produljena je za 4 mm u usporedbi sa standardnim injektorima za kamione, pružajući veću površinu ležaja koja smanjuje bočno trošenje i održava koncentričnost čak i nakon duljeg rada. Tijelo mlaznice proizvedeno je od legure s visokim udjelom kobalta koja je otporna na eroziju od mlaznica goriva velike brzine, a područje sjedišta je kaljeno na 62 HRC kako bi se spriječilo raspršivanje od opetovanog udara. Nadalje, klip za unutarnje prigušivanje mlaznice-značajka koja nedostaje u lakšim modelima-amortizira hidraulički udar tijekom faze zatvaranja, smanjujući vršni pritisak na pričvrsnu maticu za procijenjenih 18%. Ova poboljšanja zajedno pridonose tipičnom životnom vijeku od 14.000 sati u kontinuiranim teškim primjenama, kako je izmjereno u terenskim ispitivanjima u rudniku bakra gdje su injektori pregledavani svakih 2.000 sati.

349‑2522 nudi jasne tragove trošenja koji se mogu pratiti bez uklanjanja injektora. Nova jedinica pokazuje protok povrata goriva (povratno curenje) od 30–40 cm³/min u praznom hodu (80 stupnjeva rashladne tekućine, 700 o/min). Kada se ta vrijednost popne na 50–55 cm³/min, to znači da je zazor vodilice igle porastao za približno 5 µm-što je pouzdan pokazatelj da je injektor ušao u fazu ubrzanja trošenja. U ovom trenutku, injektor još uvijek može raditi, ali zamjena bi trebala biti zakazana unutar sljedećih 1500 sati. Osim toga, mjerenje podizanja igle pomoću mjerača s brojčanikom tijekom ispitivanja na stolu (s rastavljenim injektorom) može otkriti smanjenje od više od 0,015 mm od nominalnih 0,40 mm; ovaj pad obično nastaje zbog erozije sjedišta, što također smanjuje statički protok. Kombinacijom ove dvije metrike-povratnog propuštanja i gubitka dizanja-radionice mogu razlikovati istrošenost vodilice i eroziju sjedišta, što im omogućuje da odluče hoće li obnoviti ili zamijeniti jedinicu.

❓ Kako se injektor 349-2522 ponaša s brodskim gorivima s visokim udjelom sumpora (do 1,0% S) koja se još uvijek koriste u nekim regijama?
Mlaznica injektora na bazi kobalta i otvrdnuto sjedište otporni su na koroziju sumpornom kiselinom. Međutim, goriva s visokim sadržajem sumpora povećavaju stvaranje naslaga; preporuča se skraćenje intervala čišćenja s 3000 na 2000 sati. Uvijek koristite regenerator goriva s visokim ukupnim baznim brojem (TBN) za neutralizaciju kiselosti.

❓ Mogu li zamijeniti 349-2522 s mlaznicom nižeg protoka iz drugog motora kako bih smanjio potrošnju goriva?
Ne preporučuje se. Karta goriva ECU-a kalibrirana je za specifičnu brzinu protoka ove mlaznice. Korištenje jedinice s nižim protokom uzrokovat će ECU povećanje vremena punjenja za kompenzaciju, potencijalno premašujući kapacitet vozača i oštećujući solenoid. Uvijek odgovara broju dijela.

❓ Koja je optimalna metoda testiranja ove brizgaljke na stolu bez kompletne opreme za ispitivanje common-raila?
Pop tester može mjeriti tlak otvaranja i uzorak raspršivanja, ali ne može procijeniti dinamički protok ili vrijeme odziva. Za točnu dijagnostiku upotrijebite tester koji može simulirati profil struje pojačanja i izmjeriti isporučeni volumen po impulsu pri 1500 bara. Takve opreme sada su pristupačne za mnoge radionice.

❓ Kako mogu identificirati zaglavljenu iglu bez rastavljanja injektora?
Osluškujte oštar metalni škljocaj u mirovanju-zdrava mlaznica proizvodi oštar škljocaj u svakom ciklusu. Tup ili odsutan zvuk ukazuje na bockanje igle. Također, usporedite povratni protok: zaglavljena otvorena igla pokazat će povratni protok iznad 80 cm³/min, dok će zaglavljena zatvorena pokazati povratni protok blizu nule i uzrokovati konstantno zatajenje paljenja.

❓ Je li potrebno zamijeniti sve brizgaljke istovremeno ili mogu zamijeniti samo jednu pokvarenu jedinicu?
Ako je motor radio više od 8000 sati, zamjena samo jedne mlaznice može uzrokovati neravnotežu između cilindra jer nova mlaznica ima manji zazor i manje propuštanja. Bolje ih je zamijeniti u setovima; barem zamijenite cijelu grupu (za V-motore) kako biste održali uniformnost.

❓ Koji se uvjeti skladištenja preporučuju za rezervne injektore i koliko se dugo mogu čuvati?
Čuvati u originalnoj zatvorenoj vrećici na 15-25 stupnjeva s vlagom ispod 60%. Rok trajanja je 5 godina. Nakon 3 godine provjerite elastičnost O‑prstena-ako su krti, zamijenite ih prije postavljanja. Na vrhu mlaznice treba provjeriti ima li mrlja hrđe pomoću povećala.
