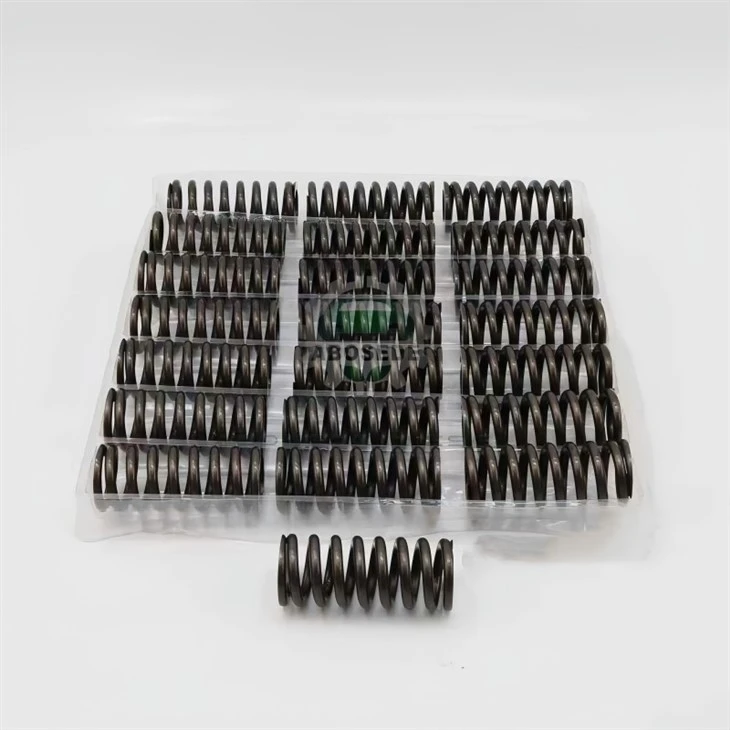

Set opruga klipa – precizni dinamički odziv za CAT C15 mlaznice za gorivo



U sustavu goriva CAT C15, klipna opruga ne samo da vraća klip u njegov položaj mirovanja-već upravlja cijelim vremenskim slijedom isporuke goriva. Ova spiralna kompresijska opruga izravno utječe na vrijeme ubrizgavanja, trajanje i karakteristike-oblikovanja brzine koje definiraju performanse C15 od 15,2-litre obujma. Radeći na frekvencijama većim od 50 Hz pod tlakom u tračnici koji doseže 2000 bara, opruga mora održavati dosljedno predopterećenje i dinamički odziv u toplinskom spektru od -20 stupnjeva hladnog pokretanja do 110 stupnjeva kontinuiranog rada. Svako opuštanje sile opruge-čak i gubitak od 3–5% dovodi do usporenog vremena ubrizgavanja, povišene temperature ispušnih plinova i smanjene izlazne snage. Ovaj set klipnih opruga dizajniran je da očuva svoj kalibrirani profil sile tijekom cijelog životnog vijeka mlaznice, pružajući predvidljiv, ponovljiv ciklus aktiviranja za ciklusom.



Ovaj komplet klipnih opruga je dimenzionalno provjeren za izravnu ugradnju u većinu CAT C15 varijanti mlaznica za gorivo, obuhvaćajući i mehanički pokretane i elektronički kontrolirane common rail konfiguracije. Validacija na terenu potvrđuje zamjenjivost sa sljedećim referencama injektora:

Obitelj aktiviranja HEUI: 191-3003, 200-1117, 211-3022, 211-3023, 211-3024, 211-3025, 211-3027, 229-5919, 234-1400, 235-1400, 235-1401, 239-4909, 244-7716, 249-0709, 253-0614, 253-0615, 253-0617, 254-4183, 272-0630, 280-0574, 289-0753, 355-6110, 374-0750, 618-0750

Familija-Common Rail visokog tlaka: 10R-0955, 10R-0956, 10R-0957, 10R-0958, 10R-1000, 10R-3263, 10R-3264, 10R-7229, 10R-8500, 10R-8501, 10R-8502, 10R-8989, 10R-9236

Varijante-usklađene s emisijama: 20R-2284, 20R-8047

Ova široka pokrivenost primjene omogućuje jednu opružnu specifikaciju za posluživanje brizgaljki u više generacija C15-od mehaničkih HEUI sustava prije-2003. do Tier 4 Final common rail motora-pojednostavljujući inventar dijelova za flote koje koriste opremu različitih godina.



Učinkovitost bilo koje opruge klipa definirana je s tri međusobno povezana parametra, od kojih se svaki precizno kontrolira u ovom sklopu:

Stopa opruge (K-vrijednost):Kalibrirana na 8,42 N/mm ± 2%, ova stopa određuje silu potrebnu za sabijanje opruge po milimetru hoda klipa. Ova specifična K-vrijednost usklađena je s područjem klipa pojačivača C15, osiguravajući da se klip vrati u svoj početni položaj unutar prozora zatvaranja ciklusa ubrizgavanja-obično 0,8–1,2 milisekunde nakon-isključivanja solenoida.

Sila prednaprezanja:Postavljen na 48,5 N na instaliranoj visini, ovo predopterećenje održava klip u stalnom kontaktu s klackalicom ili aktuatorom, eliminirajući "trepanje" koje bi inače dovelo do varijabilnosti vremena. Za brizgaljke kao što su 10R-8501 i 10R-8989, koje rade s manjim zazorom solenoida, ova vrijednost prednaprezanja ključna je za sprječavanje mehaničke buke i preranog trošenja.

Prirodna frekvencija:Izračunato na 620 Hz, postavljajući rezonantnu frekvenciju opruge znatno iznad maksimalne radne frekvencije mlaznice (približno 55 Hz pri 3300 okretaja u minuti). Ova margina razdvajanja sprječava harmoničko pojačanje koje bi moglo uzrokovati plutanje ventila-stanje u kojem klip ne sjedne do kraja, što dovodi do nepotpunog prekida goriva i događaja nakon-ubrizgavanja koji povećavaju emisije čestica.



Opruga klipa je proizvedena odSAE 9254 silicij-čelik od legure kroma, materijal odabran zbog svoje visoke granice elastičnosti i otpornosti na popuštanje naprezanja pri povišenim temperaturama. Promjer žice-2,8 mm-optimiziran je za raspoloživi volumen opružnog džepa u tijelu C15 injektora, pružajući dovoljan presjek žice-za podnošenje posmičnih naprezanja koja nastaju tijekom kompresije, a koja imaju vrhunac na približno 680 MPa u uvjetima punog opterećenja.

Proces sačmarenja:Nakon namotavanja i toplinske obrade, opruga se podvrgava kontroliranoj operaciji sačma-probijanja pomoću 0,6-mm lijevane-čelične sačme pri intenzitetu od 0,018 A. Ovaj proces izaziva zaostala tlačna naprezanja na površini žice, učinkovito udvostručujući vijek trajanja od zamora u usporedbi s neokrenutim oprugama. Testiranje prema standardima SAE J1183 pokazuje preživljavanje nakon 40 milijuna ciklusa kompresije bez loma-što je ekvivalentno približno 12 000 radnih sati za motor C15 u kamionskom prijevozu na dugim relacijama.

Površinski premaz:Pretvorbeni premaz od cink-fosfata (debljine 5–8 µm) nanosi se kako bi se pružila otpornost na koroziju protiv vlage-prenošene gorivom i kiselih nusproizvoda-, dok također služi kao čvrsto mazivo tijekom početnog procesa namještanja opruge. Ovaj premaz posebno je koristan za mlaznice poput 20R-8047 i 20R-2284, koje su obično izložene mješavinama biodizela s većom higroskopnošću.



Opruga ima azatvoreno tlo-krajnja konfiguracija, gdje su zavojnice terminala spljoštene i brušene kako bi se osigurala kvadratna površina ležaja od najmanje 270 stupnjeva kontakta. Ova geometrija osigurava da je vektor opterećenja opruge točno poravnat s osi klipa, sprječavajući bočno-opterećenje koje bi ubrzalo trošenje i klipa i njegovog provrta. Ukupan broj zavojnica-7,5 aktivnih zavojnica plus dva zatvorena kraja-osigurava čvrstu visinu od 18,2 mm, ostavljajući odgovarajući razmak za sprječavanje zaglavljivanja zavojnice pri maksimalnom podizanju klipa (obično 3,8–4,2 mm za C15 injektore).

Vizualna diferencijacija:Svaka opruga je laserski-ugravirana s kodom sljedivosti serije na površini unutarnjeg promjera-nevidljivom tijekom rada, ali se može pregledati tijekom ponovne izrade. Ovaj kod omogućuje praćenje kvalitete unatrag do parametara toplinske obrade i brizganja, osiguravajući da se svaki problem na terenu može povezati s određenim proizvodnim podacima-što je značajka koju cijene velika-pogona za ponovnu proizvodnju koja rukuju injektorima poput obitelji 253-0614 i 253-0617.



P1: Kako mogu provjeriti kompatibilnost opruge bez rastavljanja injektora?

O: Usporedite-broj dijela vašeg injektora-obično laserski-ugraviran na tijelu injektora-nasuprot našoj objavljenoj tablici kompatibilnosti. Ako vaša mlaznica pripada seriji 10R (npr.10R-8501, 10R-8989, 10R-9236) ili serije 200/211/253 (npr.211-3027, 253-0614, 200-1117), naš set opruga odgovara OEM specifikaciji. Za vizualnu potvrdu izmjerite vanjski promjer instalirane opruge; naša opruga odgovara svim C15 džepovima injektora veličine 18,0 mm ± 0,1 mm.

---

P2: Zašto neke mlaznice u istom motoru pokazuju različita očitanja sile opruge tijekom-testiranja?

O: Čak iu istom motoru, mlaznice se troše različito ovisno o položaju cilindra, ujednačenosti hlađenja i raspodjeli goriva. Dva cilindra na stražnjoj strani motora često rade malo toplije, uzrokujući povećano opuštanje opruge tijekom vremena. To se obično opaža kod10R-0955 i 10R-0956brizgaljke u C15 motorima koji se koriste-u aplikacijama na dugim relacijama. Preporučujemo zamjenu kompleta opruga u svih šest mlaznica istovremeno kako biste održali dosljednu isporuku goriva od-cilindra-cilindara.

---

P3: Mogu li aditivi za gorivo utjecati na performanse opruge klipa?

O: Određeni aditivi za deterdžent s visokim -sumporom ili -mogu ubrzati koroziju cink-fosfatne prevlake ako sadrže klorirane spojeve. Preporučamo korištenje aditiva odobrenih prema ASTM D6228. Za injektore kao što je20R-8047 i 10R-3264, koji se često koriste s mješavinama biodizela, razmislite o intervalu izmjene opruga od 6 000 sati umjesto 10 000 sati, budući da veći sadržaj vlage u biodizelu može ubrzati površinsku koroziju.

---

P4: Koji dijagnostički simptomi ukazuju na neispravnu oprugu klipa bez uklanjanja injektora?

O: Tri su simptoma u snažnoj korelaciji s degradacijom opruge: (1) povećani povratni protok goriva u praznom hodu-iznad 60 ml/min po mlaznici ukazuje na neadekvatan sjedeći tlak, (2) izražen zvuk "kuckanja" tijekom hladnog pokretanja izazvan treptanjem klipa i (3) nepravilna očitanja vremena ubrizgavanja iz testa ravnoteže cilindra, što posebno utječe na10R-8502 i 10R-7229brizgaljke, koje imaju strožu toleranciju kontrolnog ventila.

---

P5: Je li cink fosfatni premaz potreban ako je moja zaliha goriva stalno suha?

O: Čak i sa suhim gorivom, kondenzirana voda iz temperaturnih ciklusa-posebno u motorima koji stoje preko noći u hladnim klimama-može uzrokovati površinsku oksidaciju. Premaz također pruža sekundarnu prednost smanjenja početnog trenja pri dosjedanju, smanjujući rizik od nagrizanja tijekom prvih 100 radnih ciklusa. Za injektore poput235-1400 i 235-1401, gdje je dokumentirana korozija opružnih džepova, toplo savjetujemo da zadržite premaz.

---

P6: Koliko često treba mijenjati klipnu oprugu tijekom normalnih intervala remonta C15?

O: Na temelju podataka o ispitivanju zamora, preporučujemo zamjenu u svakom većem intervalu obnove mlaznica-obično 8 000 – 10 000 sati ili 500 000 milja, što god nastupi prije. Zamorni vijek opruge (40 milijuna ciklusa) općenito premašuje ovaj interval, ali u kombinaciji s popuštanjem naprezanja i degradacijom površine, zamjena opruge pri obnovi osigurava da se dinamički odziv injektora potpuno obnovi. Motori s mlaznicama kao što su289-0753 i 374-0750, koji rade u visoko{0}}opterećenim rudarskim okruženjima, imaju koristi od konzervativnog praga zamjene.
