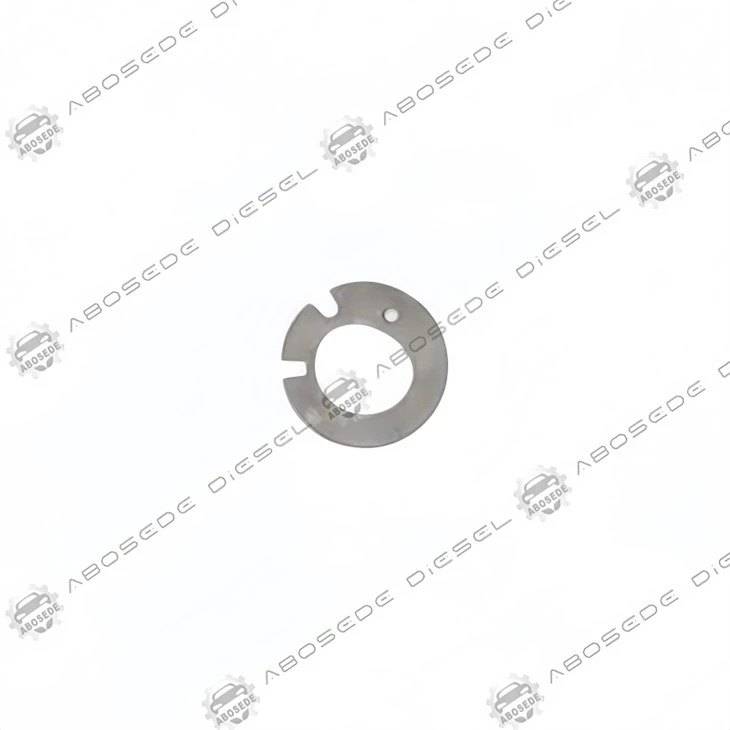

CAT 3500B brtva kontrolnog ventila – odstojnik visoke-kompresije za EUI sklop mlaznica|3,0 N·m Nazivna stezaljka



U Caterpillar 3500B EUI (Electronic Unit Injector) sustavu-platformi koja pokreće brodski pogon sa 16-cilindara, gen-setove od 2,5 MW i rudarske vučne kamione - brtva kontrolnog ventila izvršava funkciju koja je jedinstveno kritična: održavacjelovitost hidrauličkog stupaunutar kruga pokretanja visokog{0}}tlaka injektora. Za razliku od manjih MEUI motora gdje brtva primarno služi kao odstojnik ili limitator hoda, brtva 3500B mora izdržati pritiske pokretanja koji dosežu 28 MPa uz očuvanje krutosti stupca tekućine između kontrolnog ventila i klipa pojačivača. Svaki gubitak debljine u ovoj brtvi smanjuje predopterećenje na stupcu tekućine za aktiviranje, uvodeći kompresibilnost (spužvastost) koja odgađa prijenos tlaka za 0,15–0,20 ms. Pri 1.800 okretaja u minuti (tipična nazivna brzina 3500B), ovo kašnjenje se prevodi u kašnjenje vremena ubrizgavanja od 2 stupnja, uzrokujući povišene temperature ispušnih plinova i povećano opterećenje turbopunjača.

Naš proizvod je brtva-kontrolnog ventila inženjerske razine posebno razvijena za visokotlačni EUI injektor 3500B-, proizveden odviše{0}}slojni metalni-elastomerni kompozitkoji kombinira otpornost na lomljenje s tekućim brtvljenjem. Ova je brtva dizajnirana za održavanje hidrauličke krutosti tekućine za pokretanje pod kontinuiranim visokim{1}}tlakom, osiguravajući dosljedno vrijeme ubrizgavanja u svih 16 cilindara.



Ova brtva je dimenzijski potvrđena za sljedeće konfiguracije motora 3500B i grupe serijskih brojeva:

Model motora	Serijski prefiks	Primarna primjena	Ocjena brzine
3508B	9HN, 2AW	Brodski pogon/gener{0}}set	1800 okretaja u minuti (60 Hz)
3512B	3DM, 4TN	Rudarski kamion/bager	1750–2100 okretaja u minuti
3516B	5PS, 6NZ	Veliki gen{0}}set / brodski glavni	1500–1800 okretaja u minuti
3516B HD	7TJ, 8PK	Visok{0}}industrijski	1,800 RPM constant

Napomena o kritičnim dimenzijama:Brtva kontrolnog ventila 3500B ima vanjski promjer od42,0 mm-znatno veće od svih brtvi serije C- (C12: 34,5 mm; C15: 35,2 mm). Njegova nestlačena debljina je1,50 mmsa središnjim otvorom od5,10 mm. Ove su dimenzije specifične za veću arhitekturu injektora 3500B inije zamjenjivos bilo kojim manjim MEUI komponentama motora.



Za 3500B, izvedba brtve kvantificirana je njezinim utjecajem na volumenski modul tekućine za pokretanje unutar injektora. Sljedeći podaci izvedeni su iz mjerenja visoko{2}}frekventnog pretvarača tlaka tijekom rada mlaznice:

Parametar	Nova specifikacija brtve	Zamjenski prag
Krutost hidrauličkog stupa (kašnjenje prijenosa tlaka)	< 0.12ms	>0,18 ms (vremenska retardacija)
Statička stopa curenja (28 MPa ulje za pokretanje)	0,0 ml/min (nepropusno-za mjehuriće)	>0,2 ml/min (unutarnje curenje)
Nekomprimirana debljina	1,50 mm ±0,015 mm	< 1.42mm (compression set failure)
Otpornost na drobljenje (maksimalno opterećenje prije popuštanja)	> 4,000 N	N/A (dizajn sigurnosne granice)
Promjena toplinske dimenzije (20 stupnjeva → 140 stupnjeva)	< 0.01mm	>0,03 mm (degradacija materijala)

Grafička apstrakcija – model "kašnjenja prijenosa tlaka":
Vizualizirajte injektor kao hidrauličko pojačalo: kontrolni ventil se otvara, otpuštajući pritisak iz pokretačkog stupa, što zatim omogućuje pomicanje klipa pojačivača. Debljina brtve određuje početni volumen pokretačkog stupa. Tanja brtva smanjuje ovaj volumen, što znači da je manje tekućine dostupno za prijenos pada tlaka. Ovo smanjuje učinak hidrauličkog umnožavanja, učinkovito smanjujući tlak ubrizgavanja za isti hod klipa. Naša brtva od 1,50 mm vraća tvornički volumen stupca, osiguravajući da se puni aktivacijski tlak od 28 MPa prenese na klip za pojačavanje.



Viši tlakovi 3500B i veće dimenzije injektora zahtijevaju brtvu koja kombinira krutost metala s prilagodljivošću elastomera. Naš dizajn uključuje:

Vanjski noseći prsten (čelik):Prsten od nehrđajućeg čelika debljine 0,5 mm koji osigurava strukturnu krutost i osigurava da brtva ne ekstrudira pod pritiskom od 28 MPa. Čelični prsten također djeluje kao acrush stop, ograničavajući maksimalnu kompresiju na 0,20 mm kako bi se spriječilo oštećenje aluminijskog tijela injektora uslijed-pretjeranog zatezanja.

Elastomerni brtveni sloj (FKM):Sloj od 0,6 mm visokog-fluoroelastomera spojen na obje strane čeličnog prstena. Ovaj sloj prilagođava se površinskim nepravilnostima na tijelu ventila i odstojniku, osiguravajući nulto -brtvljenje curenja, a istovremeno dopušta malu prilagodbu neusklađenosti toplinske ekspanzije.

Umetak otvora (mjed):Precizno{0}}strojno izrađena preša za mjedene prstenove-uklopljena u središte, definirajućiOtvor 5,10 mms tolerancijom od ±0,01 mm. Mjedeni materijal otporan je na eroziju uzrokovanu-protokom ulja velike brzine.

Vizualna inovacija – sustav kodiranja boja debljine:
Svaka brtva je laserski-ugravirana s-bojom kodiranim prstenom na vanjskom rubu:

Srebrni prsten= 1.48–1,50 mm

Zlatni prsten= 1.50–1,52 mm
Ovaj sustav tehničarima omogućuje brzu provjeru ispravne debljine bez uklanjanja brtve sa sklopa injektora.



Veći niz injektora 3500B zahtijeva precizno mjerenje ukupne visine niza prije i nakon ugradnje brtve:

Korak 1 – Osnovno mjerenje:Sa starom brtvom na mjestu, izmjerite udaljenost od prednje strane tijela mlaznice do vrha odstojnika kontrolnog ventila pomoću dubinomjera. Zabilježite ovu vrijednost.

Korak 2 – Zamjena brtve:Uklonite staru brtvu, očistite obje spojne površine i ugradite novu brtvu s mjedenim umetkom otvora na sredini iznad prolaza tekućine.

Korak 3 – Primjena zakretnog momenta:Zategnite pričvrsni vijak na3.0 N·m-3500B koristi veći vijak M6 u usporedbi s C-serijom M5. Primijenite zakretni moment u tri stupnja: 1,0 → 2,0 → 3,0 N·m.

Korak 4 – Mjerenje nakon-ugradnje:Ponovno izmjerite visinu hrpe. Trebao bi se povećati za točno 1,50 mm ±0,02 mm (debljina brtve). Svako odstupanje ukazuje na neusklađenost ili kontaminaciju.

Hidraulički test:Nakon ugradnje, ručno kružite injektorom pomoću ispitnog uređaja kako biste provjerili je li kašnjenje prijenosa tlaka unutar specifikacije od 0,12 ms. Kašnjenje veće od 0,18 ms znači da je brtva ili pretanka ili nije pravilno postavljena.



P1: Naš 3516B gen-set ima nejednake temperature ispušnih plinova u cilindrima. Motor ima 6.000 sati. Mogu li brtve biti uzrok?
Da-neravnomjerno trošenje brtve na različitim cilindrima (zbog toplinskih gradijenata u bloku motora) stvara različitu krutost stupova, uzrokujući da svaka mlaznica ima nešto drugačije vrijeme. To se očituje kao širenje temperature ispušnih plinova koje prelazi 50 stupnjeva. Zamjena svih 16 brtvi kao odgovarajućeg seta obično smanjuje širenje temperature ispod 25 stupnjeva.

P2: Kakva je ova brtva u usporedbi s OEM verzijom u okruženjima goriva s visokim-sumporom?
Naš FKM elastomer formuliran je s višim udjelom fluora (70% u odnosu na OEM 66%), pružajući vrhunsku otpornost na otvrdnjavanje-izazvano sumporom. Na tržištima gdje se još uvijek koristi gorivo s > 500 ppm sumpora, naša brtva zadržava svoja elastomerna svojstva približno 2000 dodatnih sati u usporedbi s OEM-om.

Q3: Specifikacija zakretnog momenta pričvrsnog vijka za 3500B je 3,0 N·m. Mogu li koristiti niži moment za zaštitu navoja?
Ne-potrebna je specifikacija od 3,0 N·m da bi se postiglo potrebno opterećenje stege od 3200 N. Niži-zakretni moment na 2,5 N·m smanjuje opterećenje stezanja za 20%, što smanjuje gnječenje brtve i omogućuje elastomernom sloju da se opusti tijekom vremena, povećavajući volumen stupa za pokretanje i usporavajući vrijeme. To će smanjiti snagu motora za otprilike 2%.

P4: Naš 3500B radi u morskom okruženju s visokim vibracijama. Ima li ova brtva karakteristike-otporne na vibracije?
Čelični vanjski prsten nosača osigurava krutu stazu stezanja koja se odupire vibracijskom otpuštanju pričvrsnog vijka. Dodatno, FKM elastomer ima koeficijent prigušenja od 0,12, koji apsorbira vibracije visoke-frekventnosti (200–500 Hz) koje bi inače uzrokovale habanje na površinama brtve.

P5: Može li se ova brtva koristiti na modelu 3500B koji je pretvoren u dvo-gorivo prirodni plin/dizel?
Dvo-pretvorbe goriva obično smanjuju tlak ubrizgavanja dizela, što snižava pritisak pokretanja. To nije problem-brtva će i dalje brtviti i osigurati točan razmak. Međutim, smanjeni tlak znači da elastomerni sloj možda neće biti potpuno komprimiran; preporučujemo provjeru visine hrpe kako biste bili sigurni da je brtva pravilno postavljena.

P6: Koji je rok trajanja ove brtve i kako je treba skladištiti?
Metalna-elastomerna konstrukcija ima rok trajanja od 5 godina ako se čuva u isporučenoj anti-statičkoj vrećici na 15–25 stupnjeva. Izbjegavajte slaganje teških predmeta na brtve jer se čelični prsten može deformirati pod dugotrajnim točkastim opterećenjem.

---
