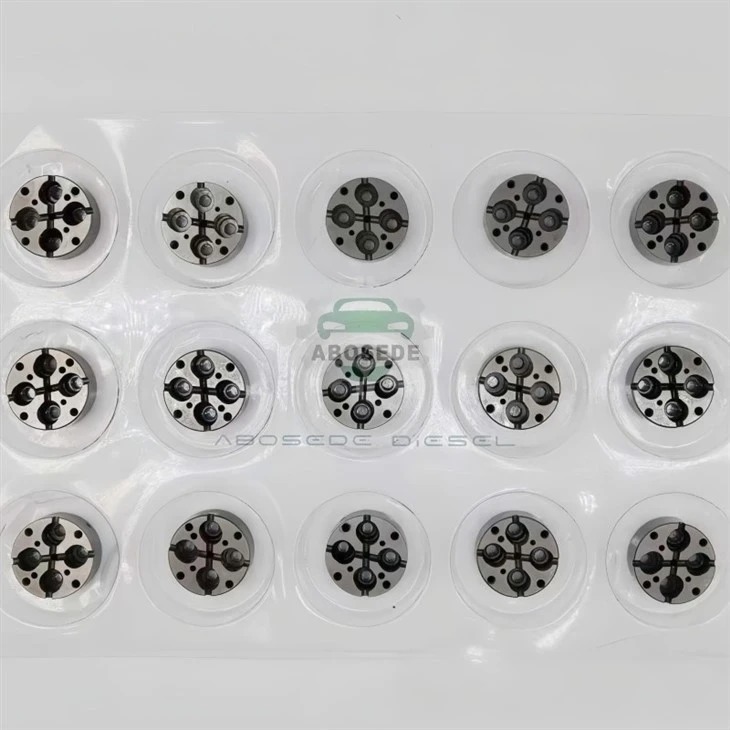

Protok-Disipator energije: CAT C9 mjerna ploča kao-regulator brzine ubrizgavanja (20R‑8065, 387-9432, 10R‑7221)



U Caterpillar C9 HEUI platformi veće-zapremine, visokotlačna{2}}pumpa za ulje daje znatno veći protok pokretanja od svog brata C7-koji često prelazi 4,5 L/min pri nazivnoj brzini. Ovaj višak hidrauličke energije mora se precizno prigušiti prije nego što stigne do klipa pojačivača. Ploča kalemnog ventila (često se naziva ploča za mjerenje ili otvor) nije samo razdjelnik; djeluje kao afiksni-ograničivač protokakoji pretvara višak energije pumpe u kontrolirani pad tlaka, čime se definira maksimalna brzina ubrizgavanja. Kada se ta ploča istroši, njen efektivni koeficijent protoka (Cᵥ) se povećava, dopuštajući da prekomjerno ulje za pokretanje juri u injektor. Rezultat je prebrzo vrijeme porasta pojačivača koje uzrokuje "pre-ispuštanje" mlaznice, stvarajući grubo, metalno kucanje i podizanje vršnog tlaka u cilindru iznad modeliranih ograničenja ECU-a-stanje koje ECM ne može u potpunosti ispraviti samo-podrezivanjem širine pulsa. Naše ploče su proizvedene s precizno brušenim mjernim rubom koji održava Cᵥ toleranciju od ±0,5%, osiguravajući da hidraulička energija koja ulazi u svaki injektor ostaje unutar tvornički specificirane ovojnice rasipanja u svim režimima opterećenja.



Kontrolni znak degradirane ploče za doziranje C9 je grub, trzav odgovor tijekom uključivanja spojke ili PTO (izvod snage). To se događa zato što povećani koeficijent protoka omogućuje trenutno prekoračenje tlaka aktiviranja prije nego što ICP regulator reagira, stvarajući petlju histereze koja zbunjuje vremenske karte injektora. Istovremeno, višak ulja za pokretanje koje se ne koristi za ubrizgavanje prolazi kroz otvore za izlijevanje, noseći značajnu toplinu natrag u povratni vod goriva. Ako primijetite da temperatura povrata goriva premašuje 85 stupnjeva u normalnim uvjetima okoline, unutarnje ograničenje ploče vjerojatno je erodiralo. Naše ploče prolaze naknadnu strojnu obraduhidroabrazivno uklanjanje ivicaproces koji eliminira mikroskopske dizače naprezanja, smanjujući učinak zagrijavanja izazvan turbulencijama za gotovo 40% u usporedbi sa standardnim utisnutim jedinicama.



Caterpillar je izdao brojne inženjerske revizije za C9 (u rasponu od Tier-2 do Tier-4i konfiguracija), od kojih je svaka zahtijevala specifičnu geometriju otvora kako bi odgovarala protoku mlaznice i profilu bregastog hoda pumpe. Naša opsežna zaliha pokriva sve lance zamjene. Usporedite utisnuti kod vaše trenutne tablice s punim potvrđenim popisom u nastavku:

Temeljni univerzalni i najzamijenjeniji (serija 20R): 20R‑8065(pojavljuje se u više skupina zbog široke zamjenjivosti),20R‑8060, 20R‑8061, 20R‑8062, 20R‑8063, 20R‑8064, 20R‑8968, 20R‑1917

Precizno lijevanje i visokotlačne grupe (serija 387): 387‑9431, 387‑9432, 387‑9433, 387‑9434, 387‑9436, 387‑9437, 387‑9438, 387‑9439

10R varijante protoka visoke učinkovitosti: 10R‑7221, 10R‑7222, 10R‑7223, 10R‑9002, 10R‑2828, 10R‑4764, 10R‑4844

Pomoćni i pomoćni odljevci: 235‑5261, 236‑0957, 238‑8092, 242‑0857, 245‑3516, 254‑4330, 254‑4339, 254‑4340, 265‑8106, 266‑4446, 267‑3360, 267‑3361, 267‑9710, 267‑9717, 267‑9722, 293‑4071, 293‑4072, 293‑4073, 293‑4074, 328‑2573, 328‑2574, 328‑2576, 328‑2580, 553‑2592, 557‑7634, 557‑7637, 573‑4231, 577‑7633, 11R‑1582

Odabirom ispravne varijante osiguravate da rasipanje energije protoka odgovara tlaku pucanja vaše specifične skupine injektora-ne oslanjajte se samo na vizualnu sličnost.



Pri velikim opterećenjima motora, ulje za pokretanje prolazi kroz mjerni otvor s oštrim rubom ploče brzinom većom od 45 m/s. Ovaj protok velike brzine stvara lokalizirane mjehuriće pare (kavitacija) nizvodno od ograničenja. Tijekom vremena kolaps tih mjehurića implodira na izlazni rub otvora, postupno ga zaokružujući i povećavajući učinkovito područje pražnjenja-fenomen poznat kaokavitacijska erozija. Ova erozija je primarni uzrok pomicanja stopa ubrizgavanja u C9 motorima s velikim radnim vremenom. Naše ploče imaju ažrtveni radijusna ulaznom rubu i očvrsnutu martenzitnu nehrđajuću prevlaku (HRC 58-60) na izlaznom rubu koji je otporan na udare mikromlaznica, produžujući radni vijek otporan na eroziju na više od 15 000 sati pod standardnim radnim ciklusima. Na zahtjev isporučujemo i dijagrame za usporedbu protoka na stolu, koji ilustriraju promjenu krivulja pada tlaka prije i nakon 10 000 sati simulirane uporabe.



P1: Nakon ugradnje nove ploče, trebam li ponovno kalibrirati kodove za podešavanje injektora putem Cat ET-a?
Da. Iako je sama ploča pasivna komponenta, ECM je prilagodio doziranje goriva kako bi kompenzirao curenje stare ploče. Poništite vrijednosti "Fuel Adaptive Learning" i izvedite test doprinosa kompresije kako biste omogućili sustavu da ponovno uspostavi korekcije osnovne linije.

P2: Kako mogu vizualno razlikovati ploču oštećenu kavitacijom od jednostavno istrošene?
Potražite "kredastu" ili spužvastu teksturu na izlaznom rubu otvora-to je karakteristično za kavitaciju. Standardno trošenje daje glatku, poliranu površinu. Ako vidite udubljenja, zamijenite filtar ulja i pregledajte ima li u hladnjaku ulja metalnih krhotina.

P3: Utječe li korištenje motornog ulja visoke viskoznosti (15W‑40) na točnost mjerenja ploče?
Da. Viša viskoznost povećava pad tlaka na otvoru. Naše ploče su usklađene s protokom SAE 15W‑40 na 100 stupnjeva. Ako radite na ekstremnoj hladnoći koja zahtijeva 5W‑40, pad tlaka će se malo smanjiti-nadzirite vrijednosti ICP senzora i prilagodite ih samo ako valovitost prijeđe ±15 bara.

P4: Mogu li ugraditi pločicu 20R‑8065 u motor koji je izvorno naveden za 387‑9432?
Često da, jer je 20R‑8065 broj zamjene koji objedinjuje više starijih odljevaka. Međutim, provjerite je li promjer središnjeg otvora točno 2,85 mm (±0,02 mm). Ako vaša ploča 387 ima drugačiji promjer, pogledajte priručnik za dijelove motora-upotreba pogrešne veličine promijenit će brzinu ubrizgavanja do 12%.

P5: Čini se da je ova ploča identična verziji C7-jesu li zamjenjive?
Apsolutno ne. Ploča C9 ima veći poprečni presjek otvora za ulje i širi uzorak vijaka za rukovanje većim obujmom pumpe. Prisilno stavljanje ploče C7 na glavu C9 ozbiljno će ograničiti protok, uzrokujući nadtlak u pumpi i potencijalno oštećenje zakretne ploče.

P6: Koji je preporučeni interval inspekcije za ovu komponentu u floti za teške terete?
Preporučujemo provjeru protoka na stolu pri svakom većem remontu injektora (oko . 8.000 sati). Ako primijetite stalno povećanje povratne temperature goriva (preko 5 stupnjeva toplije od kartera ulja), odmah pregledajte ploču-propada brže od očekivanog.
