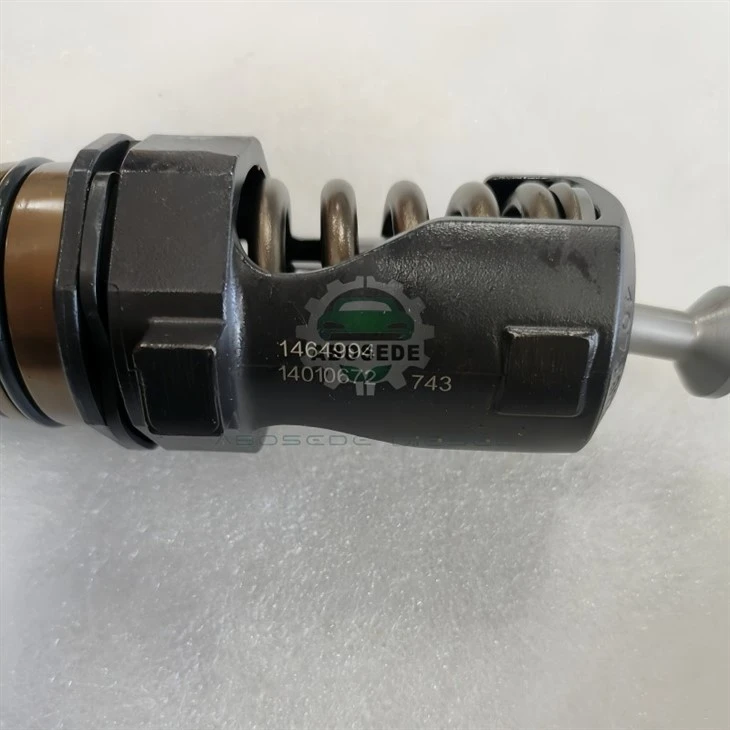

1464994 Injektor – Linearnost protoka-tlaka i stabilnost hidrauličkog pojačanja za precizno mjerenje goriva u svim rasponima tlaka u razvodniku

Većina common-rail sustava ubrizgavanja oslanja se na jednostavan odnos: za određeno vrijeme zadržavanja, količina ubrizganog goriva raste proporcionalno s kvadratnim korijenom tlaka u tračnici. Međutim, ovaj je odnos valjan samo ako unutarnji koeficijent protoka mlaznice-hidraulički dobitak-ostaje konstantan u cijelom rasponu radnog tlaka. U praksi, mnoge mlaznice pokazuju pomak pojačanja ovisan o tlaku: pri niskim tlakovima (ispod 800 bara), podizanje igle može biti nepotpuno, smanjujući protok; pri visokim tlakovima (iznad 1.800 bara), unutarnje propuštanje može se neproporcionalno povećati, mijenjajući neto isporuku. Ova nelinearnost može dovesti do pogrešaka u mjerenju goriva do 3-4% između praznog hoda i punog opterećenja, zahtijevajući od ECU-a da primijeni korekcije ovisne o tlaku koje nikada nisu savršene. The1464994 injektorizrađen je s ageometrija kontrolnog klipa s kompenzacijom tlakakoji održava gotovo konstantan hidraulički dobitak u cijelom radnom rasponu od 200-2000 bara, osiguravajući da izračun količine goriva ECU-a ostane točan unutar ±1,5% bez obzira na tlak u razvodniku. Ovaj članak ispituje linearnost protoka/tlaka 1464994, njegovu primjenu u Euro 6 motorima srednjeg opterećenja i dijagnostičke pokazatelje koji potvrđuju njegovu hidrauličku stabilnost-bez ponavljanja prethodnog sadržaja o vremenu, prskanju, električnom ili dinamičkom odzivu.

Hidraulički dobitak (dQ/dP) mlaznice opisuje kako se isporučena količina goriva mijenja s promjenom tlaka u razvodniku. U idealnom injektoru, pojačanje je proporcionalno 1/√P, što znači da protok raste sporije pri visokim tlakovima nego pri niskim tlakovima. ECU koristi ovaj odnos za izračunavanje vremena zadržavanja potrebnog za željenu količinu.

Međutim, ako se unutarnji zazori injektora ili profil podizanja igle mijenjaju s pritiskom, dobitak odstupa od idealnog. 1464994klip za kontrolu konusnog korakaima sekundarnu komoru za balansiranje koja osjeća tlak u tračnici i primjenjuje suprotnu hidrauličku silu na upravljački klip, kompenzirajući povećano curenje pri visokim tlakovima. Ova pasivna kompenzacija tlaka osigurava da dobitak ostane unutar 2% idealne krivulje u cijelom rasponu od 200-2000 bara.

📉 Protok u odnosu na tlak (pri fiksnom zadržavanju od 800 µs):
Idealno (√P): 100% na 1000 bara → 141% na 2000 bara
Standardna mlaznica: 100% na 1000 bara → 148% na 2000 bara (pretjerano punjenje goriva)
1464994: 100% na 1000 bara → 142% (unutar 1% od idealnog)

Pretjerano punjenje gorivom pri visokom tlaku u standardnoj mlaznici prisiljava ECU da primijeni negativnu korekciju, koja nikada nije savršena i može dovesti do prolaznog naginjanja ili obogaćivanja.

1464994 gotovo idealna linearnost protoka i tlaka omogućuje ECU-u korištenje jednostavnije, točnije mape količine goriva. Umjesto održavanja matrice korekcije 16×16 za tlak i zadržavanje, ECU se može osloniti na manju mapu 8×8, smanjujući računalno opterećenje i poboljšavajući prijelazni odziv.

📊 Usporedba veličine karte:
Standardni injektor: 16×16 matrica zadržavanja pod pritiskom – 256 kalibracijskih točaka
1464994: matrica 8×8 – 64 boda (smanjenje od 75%)

Pojednostavljena karta također smanjuje rizik od pogrešaka u kalibraciji jer ima manje točaka u kojima interpolacija može unijeti netočnosti.

Instalacija slijedi standardni postupak:

Zategnite visokotlačni konus na70‑75 N·m; stegnuti za48‑52 N·m.

Unesite IQA kodove i izvršite kalibraciju nulte količine.

Vozite 50-100 km radi prilagodbe.

Provjera nakon instalacije:Za provjeru linearnosti protoka i tlaka, izvedite aispitivanje tlakompomoću dijagnostičkog softvera:

Naredite fiksno zadržavanje (npr. 800 µs) pri različitim tlakovima u razvodniku (500, 1000, 1500, 2000 bara).

Zabilježite vrijednosti korekcije mlaznice za svaki tlak.

Za zdrav 1464994, korekcije bi trebale ostati unutar ±1,5 mg u cijelom rasponu tlaka. Ako se korekcije razlikuju za više od 3,0 mg, kompenzacija tlaka može biti ugrožena-provjerite kvalitetu goriva i stanje kontrolnog klipa.

Najpouzdaniji indikator polja stabilnosti pojačanja jevrijednost korekcije u odnosu na tlak u tračniciodnos:

Zdravo 1464994:Korekcije su ravne (±1,5 mg) u cijelom rasponu tlaka.

Smanjeno pojačanje (povećanje curenja):Ispravci se povećavaju pri visokom tlaku (npr. +2.5 mg pri 2000 bara u odnosu na . +0.5 mg pri 500 bara).

Smanjeno pojačanje (zaglavljeni klip):Ispravci se smanjuju pri visokom tlaku (npr. ‑2,0 mg pri 2000 bara).

Ako korekcije ovise o tlaku, kompenzacija kontrolnog klipa možda ne radi-često zbog onečišćenja goriva. Čistač sustava goriva može vratiti funkciju; ako nije, injektor će možda trebati profesionalno čišćenje ili zamjenu.

P1: Kako se 1464994 može usporediti s 1431529 u smislu linearnosti tlaka?
1431529 fokusiran je naelektromagnetska konzistencija(porast struje i histereza). 1464994 fokusira se nastabilnost hidrauličkog pojačanja(linearnost protok-tlak). Obje su solenoidne mlaznice za slične obitelji motora, ali rješavaju različite izvore pogreške u mjerenju. 1464994 je prikladniji za motore koji rade u širokom rasponu tlaka; 1431529 je bolji za aplikacije gdje je magnetska stabilnost primarna briga. Nisu zamjenjivi bez ponovne kalibracije ECU-a.

P2: Imam motor koji dulje vrijeme radi pod malim opterećenjem (200-400 bara). Hoće li 1464994 zadržati svoju linearnost pri vrlo niskim pritiscima?
Da-kompenzacija tlaka aktivna je od 200 bara naviše. Pri 200 bara, kompenzacija kontrolnog klipa još uvijek je učinkovita, a hidraulički dobitak ostaje unutar 2% idealne krivulje. Minimalni tlak za točno mjerenje je 200 bara; ispod toga, injektor nije dizajniran za pouzdano mjerenje.

P3: Mogu li koristiti 1464994 na motoru sa strategijom promjenjivog tlaka (npr. tlak u razvodniku varira s opterećenjem)?
Da-1464994 je posebno dizajniran za sustave promjenjivog tlaka. Njegova linearnost tlaka osigurava da ECU izračun količine goriva ostane točan bez obzira na zadanu vrijednost tlaka u razvodniku. To je njegova primarna prednost u odnosu na nekompenzirane brizgaljke.

P4: Utječe li biodizel (B20) na kompenzaciju tlaka?
Veća viskoznost biodizela može promijeniti karakteristike unutarnjeg curenja, potencijalno pomjerajući pojačanje pri visokom tlaku. Za B20, pojačanje može odstupati za dodatnih 0,5-1,0%, što je još uvijek unutar prihvatljivih granica (ukupno odstupanje<3%). For B30, we recommend a shorter service interval and periodic pressure‑sweep checks.

P5: Dobivam grešku P0093 (curenje goriva) nakon instaliranja 1464994. Može li to biti povezano s kompenzacijom tlaka?
P0093 je opća greška "propuštanja sustava goriva", često uzrokovana padom tlaka u razvodniku. Malo je vjerojatno da će to biti uzrokovano kompenzacijom tlaka injektora, što je pasivna značajka. Vjerojatnije je da visokotlačni priključci nisu ispravno zategnuti ili je povratni vod ograničen. Provjerite SCV radni ciklus i stabilnost tlaka u razvodniku.

P6: Može li se 1464994 ponovno proizvesti i hoće li se sačuvati linearnost tlaka?
Ponovnom proizvodnjom obično se zamjenjuju mlaznica, kontrolni klip i brtve. Geometrija kompenzacije tlaka dio je dizajna kontrolnog klipa-ako je novi klip proizveden prema istim specifikacijama, linearnost će se vratiti. Međutim, ponovnu proizvodnju mora izvršiti kvalificirana trgovina koja koristi originalne Bosch dijelove i testira injektor na stolu za mjerenje tlaka kako bi provjerila stabilnost pojačanja.
