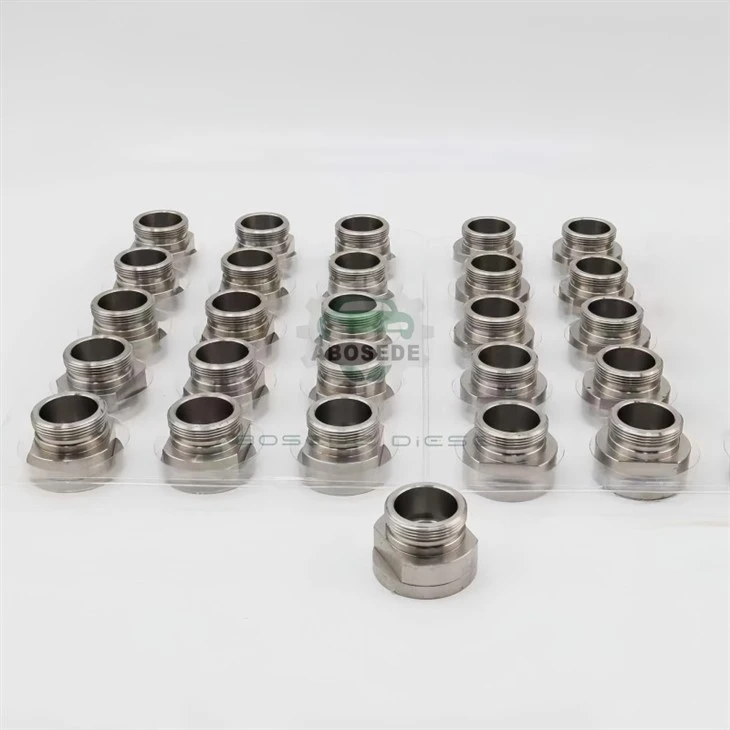

CAT C15 HEUI pričvrsna matica solenoida i magnetski zaporni prsten – Visok-frekvencijski odziv



U CAT C15 HEUI arhitekturi, pričvrsna matica solenoida nije pasivna strukturna kapica; funkcionira kaokomponenta za zatvaranje magnetskog krugaza-preklopni ventil velike brzine. Dok se industrija fiksira na mlaznicu i klip injektora, pričvrsna matica izravno diktira stabilnost induktiviteta solenoida. Bilo koja mikro-varijacija u zračnom rasporu između matice i armature-izmjerena u mikrometrima-mijenja gustoću magnetskog toka, uzrokujući odstupanje vremena ubrizgavanja (obično ±2,0 stupnja kuta radilice). Ovaj komplet rješava tu varijablu osiguravajući pričvrsnu maticu koja odgovara OEM-ovoj specificiranoj magnetskoj propusnosti (μr ≈ 1,05) dok isporučuje mehaničko blokiranje protiv-rotacije potrebno za visoko{10}}frekventne PWM (Pulse Width Modulation) signale veće od 250 Hz.



Odstupamo od generičkih čeličnih spojnica korištenjem aprecipitacijski-nehrđajući čelik (17-4PH ekvivalent)nego standardni ugljični čelik. Zašto? Ugljični čelik pokazuje značajan magnetostrikcijski učinak-on se fizički deformira pod jakim magnetskim poljima, što dovodi do nagrizanja niti tijekom vremena. Naša 17-4PH legura održava stabilnostaustenitna-feritna struktura, što inherentno smanjuje gubitak magnetske histereze. Nadalje, svaka serija prolazi vlastiti proces pasivizacije koji povećava površinski otpor (Veći od ili jednak 10⁵ Ω·cm). Ovo osigurava da vrtložne struje izazvane brzim prebacivanjem solenoida ne stvaraju parazitsku toplinu, održavajući radnu temperaturu matice unutar kritičnog prozora od 120 stupnjeva do 140 stupnjeva, kako je navedeno u servisnim priručnicima za injektore C15 6NZ i 7CZ.







Ovaj komplet je dizajniran za C15 i C18 ACERT mehaničke jedinične injektore (MEUI) koji koriste dugo-dizajn solenoida. Sljedeća sveobuhvatna unakrsna-referenca pokriva ID-ove tijela injektora i njihove odgovarajuće pričvrsne matice. Naša katalogizacija uklanja zabunu između ranijih grubih-navoja i kasnijih varijanti finih-navoja:

ID-ovi kućišta ventila (baza injektora): 191-3003, 200-1117, 211-3022, 211-3023, 211-3024, 211-3025, 211-3027, 229-5919, 234-1400, 235-1400, 235-1401, 239-4909, 244-7716, 249-0709, 253-0614, 253-0615, 253-0617, 254-4183, 272-0630, 280-0574, 289-0753, 355-6110, 374-0750, 618-0750.

Odgovarajući ekvivalenti pričvrsne matice/čahure: 10R-8501, 10R-0956, 10R-0955, 10R-8502, 10R-1000, 10R-9236, 10R-3263, 10R-7229, 10R-8989, 10R-3256, 10R-8047, 10R-2284.

Napomena: varijanta 10R-8501 obično je uparena s tijelima 191-3003/211-3023, dok 10R-3263 dominira kasnijom serijom 253-061X. Još jednom provjerite odljevak tijela injektora kako bi odgovarao određenom navoju (1,0 mm u odnosu na 1,25 mm korak).



Osim elektromagnetskih, ova matica ima kritičnu hidrauličku funkciju. Unutarnji protuprovrt naše pričvrsne matice ima aprecizno{0}}brušeno skošenje od 45 stupnjevakoji pritišće teflonski pomoćni prsten na kalem solenoida. Ovo stvara dinamičku brtvu koja sprječava da motorno ulje pod visokim-tlakom (ulje za pokretanje na 3,000+ psi) migrira prema gore u područje poklopca ventila. Generičke matice često zanemaruju toleranciju koncentričnosti (Manje od ili jednako 0,02 mm TIR), što rezultira neravnomjernom kompresijom. Naše jedinice su CNC{7}}tokarene s površinskom hrapavošću od Ra 0,8 μm na brtvenoj plohi, čime se osigurava da su kanali za povrat ulja potpuno izolirani od pinova električnog konektora.



P1: Zašto je ova matica magnetska i troši li bateriju ako je pričvršćena?
Matica nije trajni magnet; to je magnetski propusna staza za polje solenoida. Ne zadržava zaostali magnetizam nakon prekida struje. Međutim, ako postane trajno magnetiziran zbog kratko spojenog solenoida, zamijenite ga jer preostali magnetizam odgađa zatvaranje ventila za 0,5 ms.

P2: Kako mogu fizički razlikovati matice 10R-8501 i 10R-0956?
10R-8501 ima višu visinu ramena (18,5 mm) i korak navoja od 1,0 mm za injektore ranih serija (1999-2003). 10R-0956 je kraći (16,2 mm) s korakom od 1,25 mm za modele nakon 2004. godine. Njihovo miješanje uzrokovat će vezivanje armature.

P3: Mogu li koristiti standardnu ​​duboku utičnicu ili trebam poseban alat za tank{1}}zid?
Zahtijevate atanki-zid 1-1/8" (28,6 mm) crowfoot ili duboka utičnicas debljinom stijenke ispod 3 mm. Standardni utičnice zaglavljuju se između matice i postolja klackalice, riskirajući lažno očitavanje zakretnog momenta.

P4: Vidim mokro ulje na vrhu solenoida nakon instalacije. Je li ovo neispravna matica?
Vjerojatno, ne. Ako se ulje skupi na solenoidu, problem je u donjem o-prstenu (235-1478) na tijelu mlaznice. Naša matica brtvi samo gornju premosnicu ulja. Prisutnost ulja na vrhu sugerira da samo tijelo solenoida ima mikropukotinu, a ne kvar matice.

P5: Koliki je rizik ponovne upotrebe postojeće pričvrsne matice moje stare brizgaljke?
Ponovna uporaba starih matica (posebno varijante 10R-3263) se ne preporučuje jer su unutarnji navoji za zaključavanje očvrsnuti radom. Često gube 15-20% svoje sile stezanja u drugom ciklusu, što dovodi do sindroma "kucajućeg solenoida" tijekom hladnog pokretanja.

P6: Utječe li ova matica na programiranje "trim koda" mlaznice u ECM-u?
Mehanički, ne. Šifra opreme temelji se na sklopu klipa i cijevi. Međutim, ako je matica labava, povratna informacija ECM-a od ICP (kontrolnog tlaka ubrizgavanja) osjetnika će varirati, prisiljavajući ECU da proizvoljno prilagodi FSA (Fuel Staging Actuator) -što se često pogrešno dijagnosticira kao problem sa senzorom.
