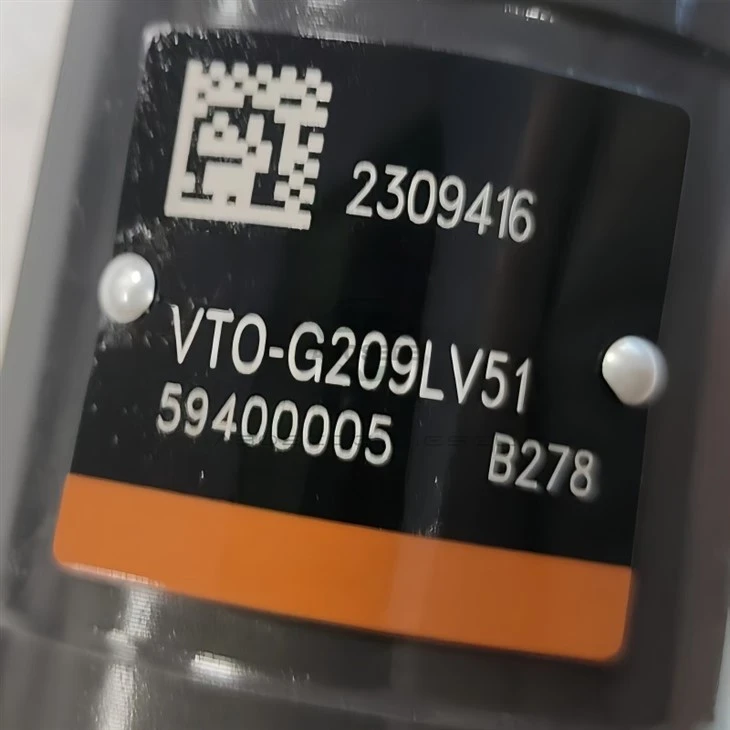

VTO-G209LV51 Nisko{3}}energetsko solenoidno ubrizgavanje – smanjeno električno opterećenje za ECU konfiguracije visoke{4}}gustoće

U modernim sustavima upravljanja dizelskim motorima, upravljački stupnjevi ECU-a dijele se na više mlaznica, a ukupno električno opterećenje može premašiti 120 ampera tijekom istovremenog aktiviranja. Kako se broj cilindara povećava, a strategije ubrizgavanja postaju sve složenije, trenutna potražnja za napajanjem ECU-a postaje ograničavajući faktor. VTO‑G209LV51 je solenoidno aktivirana common rail mlaznica projektirana sniskoenergetska zavojnicakoji smanjuje vršnu struju uvlačenja na 18,5 A-približno 15% niže od industrijskog standarda od 22 A-uz zadržavanje kašnjenja otvaranja od samo 0,42 ms. Ovo smanjenje postiže se magnetskim krugom visoke propusnosti koji generira veću gustoću toka po amperu, omogućujući injektoru da se odlučno otvori s manje električne energije. Za platforme motora s gustim ECU konfiguracijama-gdje se više mlaznica aktivira u brzom slijedu-VTO‑G209LV51 smanjuje opterećenje napajanja, smanjujući toplinsko opterećenje na pogonskim stupnjevima i produžujući radni vijek upravljačke jedinice motora.

Smanjena disipacija snage (6,2 W po injektoru u odnosu na 7,5-8,0 W) snižava radnu temperaturu svitka solenoida i okolnog pogonskog stupnja ECU-a. U 6-cilindričnom motoru koji neprekidno radi na 2000 okretaja u minuti, ukupna ušteđena toplina je otprilike 8-10 W-dovoljno za snižavanje temperature pogonskog stupnja za 5-8 stupnjeva u tipičnom ECU kućištu.

Izmjereni toplinski podaci (okolina 25 stupnjeva, kontinuirani rad):

Porast temperature svitka (faza zadržavanja): 28 stupnjeva (u odnosu na 36 stupnjeva za standard)

Najviša temperatura zavojnice na 50 stupnjeva okoline: 118 stupnjeva (u odnosu na 131 stupanj)

Porast temperature pogonskog MOSFET-a (6 injektora): 42 stupnja (u odnosu na 52 stupnja)

Niža radna temperatura također smanjuje stopu starenja izolacije zavojnice-zavojnica je ocijenjena za 170 stupnjeva kontinuirano, a VTO‑G209LV51 radi znatno ispod te granice, pružajući produženi vijek trajanja električne energije.

VTO‑G209LV51 koristi aregulacijski ventil s kuglicom i sjedištems laganom keramičkom kuglicom (silicijev nitrid, promjera 1,0 mm), smanjujući masu koju solenoid mora ubrzati. Manja masa armature (2,8 grama) dodatno pridonosi niskim zahtjevima za strujom.

Specifikacije upravljačkog ventila:

Vrsta ventila: kugla i sjedište (keramička kugla, kaljeno sjedište)

Promjer kuglice: 1,0 mm

Hod ventila: 0,29 mm

Zapremina kontrolne komore: 52 mm³

Ispusni otvor: 0,47 mm

Otvor za punjenje: 0,32 mm

Keramička kugla smanjuje udarne sile tijekom zatvaranja, produžujući život sjedala. Hod od 0,29 mm nešto je kraći od standardnog (0,30-0,32 mm), smanjujući udaljenost koju armatura mora prijeći, a time i struju potrebnu za određenu brzinu otvaranja.

komponenta	Materijal / Obrada	Specifikacija
jezgra solenoida	Silicij-željezo orijentiran prema zrnu (μᵣ=2,100)	1,8 T zasićenje, niska koercitivnost
Armatura	Čisto željezo (99,8%) + Ni‑P oplata	2,8 g, nanos od 1,5 µm
Igla	15CrNi6 karburizirani čelik, nitriran	1.850 HV, dubina kućišta 0,18 mm
Sjedalo	Volframov karbid (93% WC + 7% Co)	Preklopljeno na Ra Manje od ili jednako 0,04 µm
Kontrolna lopta	Silicijev nitrid (Si₃N₄)	1,0 mm, 3,2 g/cm³
Tijelo	4130 čelik + cink-nikl	Premaz od 20 µm, 400 sati slanog spreja
Izolacija zavojnice	PEEK (polietereterketon)	170 stupnjeva kontinuirano, 190 stupnjeva vrhunac

Zrnato orijentirana jezgra ključni je pokretač dizajna niske struje-njena poravnata zrnasta struktura smanjuje gubitke vrtložnih struja, pretvarajući veći udio ulazne struje u korisnu magnetsku silu.

Stezni vijci:10 N·m početne rotacije od + 90 stupnjeva. Pretjerano zakretanje izobličuje tijelo i može povećati magnetski zračni raspor, negirajući prednost niske energije.

Visokotlačni spoj:35 ± 3 N·m s novim prstenom.

Priključak za curenje: 22 N·m.

Električni konektor:Očistite klinove, nanesite dielektričnu mast. Dizajn niske struje osjetljiviji je na kontaktni otpor-osigurajte da kabelski svežanj ima < 0,2 Ω po nozi.

Na većini ECU-a nije potreban kod za podešavanje-tolerancija protoka mlaznice od ±2,5% unutar je prilagodljivog raspona kontrolera Bosch EDC16/17, Denso HP3 i Delphi E3/E4.

P1: Zamijenio sam svih šest brizgaljki s VTO‑G209LV51, ali ECU još uvijek pokazuje istu struju mlaznica kao prije. Zašto?
ECU upravljački program daje naređenu struju-on ne mjeri stvarnu struju koju troši injektor. Struja je određena otporom i induktivitetom injektora, a ne naredbom ECU-a. Ako želite provjeriti smanjenje, izmjerite struju ampermetrom sa stezaljkom na žici za napajanje mlaznice. Niža struja neće se odraziti na dijagnostičke podatke.

P2: Utječe li manja vršna struja na kašnjenje otvaranja pri niskim temperaturama?
Hladno gorivo povećava viskoznost, što usporava reakciju kontrolnog ventila. Odgoda otvaranja VTO‑G209LV51 na -20 stupnjeva je približno 0,52 ms-0,10 ms sporija nego na 20 stupnjeva. Ovo je slično standardnim injektorima. Dizajn niske struje ne ugrožava performanse hladnog pokretanja jer je magnetska sila dovoljna čak i pri smanjenom naponu baterije tipičnom za hladno pokretanje (22V).

P3: Mogu li koristiti ovaj injektor u motoru koji je izvorno koristio injektor većeg protoka (npr. 1200 ml/min)?
Možete, ali će se ECU morati ponovno kalibrirati za manji protok. Manji protok rezultirat će smanjenom snagom osim ako se ne produži trajanje ubrizgavanja. Ako ECU vašeg motora ima prilagodljivo dotjerivanje goriva, ono može kompenzirati smanjenje protoka od 10-12%, ali prilagodba može potrajati mnogo radnih sati. Preporučamo korištenje VTO‑G209LV51 samo u motorima navedenim za ovu klasu protoka ili uz odgovarajuću prilagodbu karte ECU-a.

P4: Motor ima grešku niskog napona nakon ugradnje ovih mlaznica-je li to povezano?
Malo vjerojatno. Smanjena potrošnja struje poboljšala bi stabilnost napona, a ne pogoršala je. Kvar može biti posljedica slabog alternatora ili neispravnog akumulatora. Međutim, provjerite otpor ožičenja-ako kabelski svežanj ima veliki otpor, injektor će primiti manji napon, dodatno smanjujući struju i potencijalno uzrokujući zatajenje.

P5: Ova brizgaljka ima veći otpor zavojnice (0,75 Ω) od mojih starih brizgaljki (0,68 Ω). Je li to problem?
Ne, to je prema dizajnu-što veći otpor smanjuje struju pri istom naponu. Malo veći otpor povećava L/R vremensku konstantu (vrijeme potrebno da struja poraste), ali jezgra visoke propusnosti to kompenzira, zadržavajući kašnjenje otvaranja unutar specifikacije.

P6: Povratno gorivo iz ove mlaznice izgleda hladnije nego iz mojih prethodnih mlaznica-zašto?
Manje curenje (Manje od ili jednako 8,8% u odnosu na . 9-11% uobičajeno) i manja disipacija električne energije doprinose hladnijem povratnom gorivu. Temperaturna razlika je obično 3-5 stupnjeva, što je korisno za hladnjak goriva i cjelokupno upravljanje toplinom sustava goriva.
